電纜卷筒的結構特點

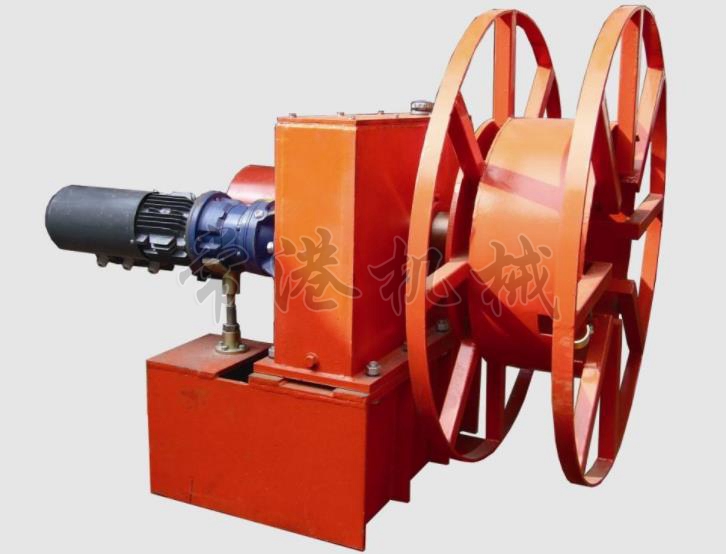

電纜卷筒的結構特點及型號 彈簧式電纜卷筒顧名思義，是一種以蝸卷彈簧做為動力，能實現自動卷取電力電纜或者信號電纜的裝置設備。當用電設備(如行車或小車等移動設備)移動時，拉動卷筒放纜，這時平面蝸卷彈簧卷繞在芯軸上，彈簧儲蓄能量。當用電設備返回的時候，在彈簧力的作用下，卷筒會反方向旋轉，實現同步收卷電纜。
電纜卷筒的結構特點：
1、結構簡單，調試、安裝、維護都比較方便
2、以平面蝸卷彈簧為動力，沒有電耗，工作更加可靠
3、設置了可逆轉的機構，能防止卷筒因逆轉而折斷彈簧
4、采用集電滑環——碳刷架結構來傳遞電能，供電平穩連續。
電纜卷筒的設計要求
在設計時考慮到設備的工作溫度狀況，保證在任何狀態下都不會超過該設備的溫度值，并要為操作員提供一個能夠切斷車上電纜電源的裝置。其次保證電纜卷筒在使用車輛運行到速度正常卷曲電纜時，需要一個用來使電纜卷筒空轉或超過額定要求自動中斷驅動的裝置，對電纜起到保護作用。在緊鄰車輛的電纜進入點、電纜卷筒滑環輸出側應當配備隔離開關。
運作時電纜進入電纜卷筒后，需要壓緊裝置進行固定，防止電纜脫落，限制裝置的裝備能夠防止電纜過松或過緊的狀況。電纜卷筒的收放終端和方向應與起重設備聯鎖。在設計時還要記得查看剩余電流保護裝置，保證剩余電流與分?jǐn)鄷r(shí)間的乘積不超過30mA/s。
在設計上符合以上要求，生產出的電纜卷筒才能夠較好地適應一般性生產工作環境。
