磁滯式電纜卷筒的應用與維護
發布時間：202023-10-20 09:35:00
在起重機械、港口設備及料場作業設備等大型移動設備中，要實現動力電源、控制電源或控制信號的可靠傳遞，通常都要用到磁滯式電纜卷筒。卷纜裝置的結構形式多種多樣，這里介紹一種基于磁耦合傳遞扭矩的磁滯式電纜卷筒。
磁滯式電纜卷筒的結構與工作原理

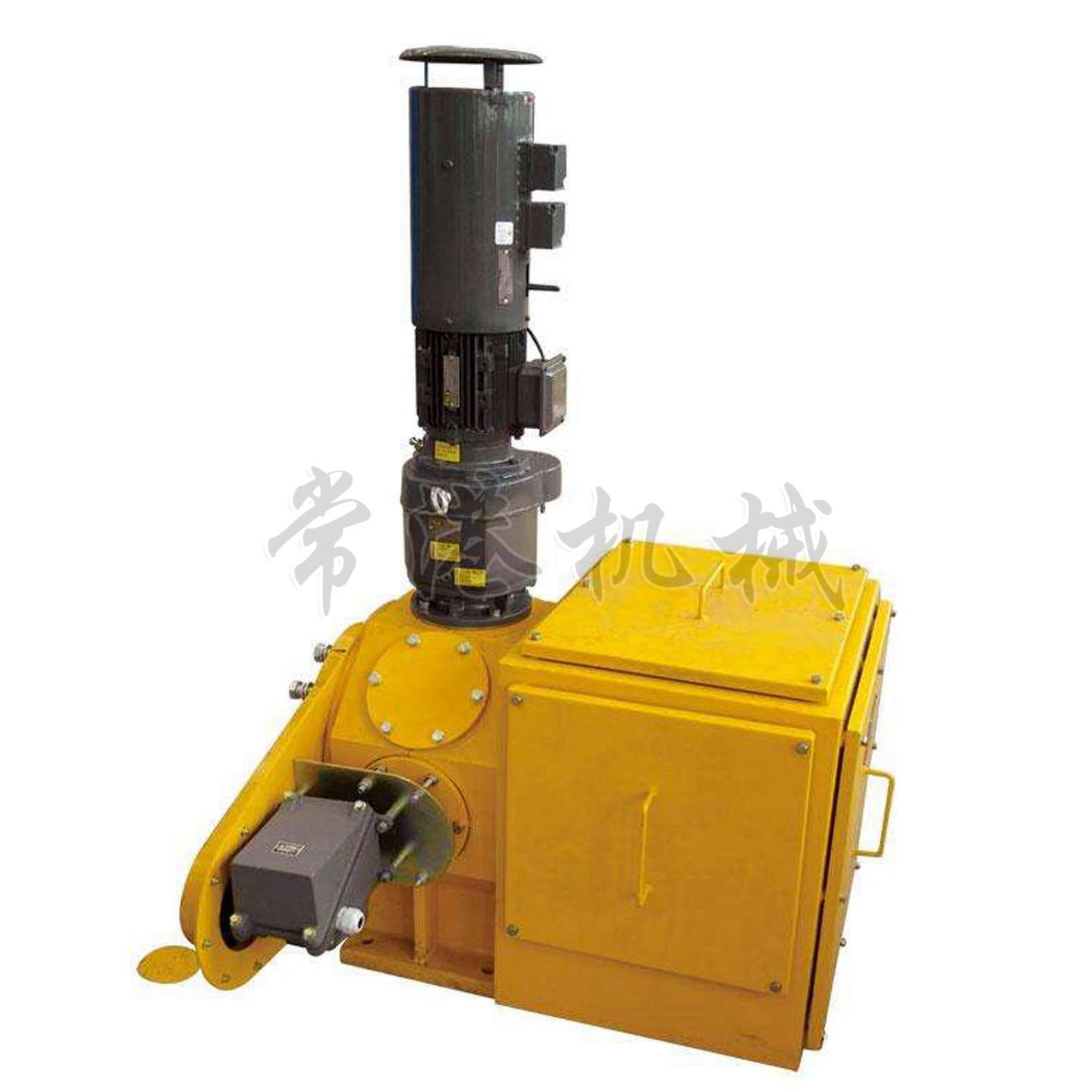

磁滯式電纜卷筒由電纜卷盤、行星齒輪箱、圓錐減速箱、卷筒集電器、轉數限位開關、磁滯聯軸器及電動機等零部件組成。
一個由永久磁鋼制成的圓盤產生一個交替多極的磁場，在這個盤的對面有一個強磁感應盤，當電動機拖動感應盤高速旋轉時，通過磁耦合帶動磁盤運轉。一旦兩盤之間出現轉速滑差，多極磁盤必將交替磁化對面的感應盤，從而產生一種抗拒這種滑差的扭矩。正是依靠兩盤之間特殊的“磁聯接”來實現卷盤的驅動或制動的。
